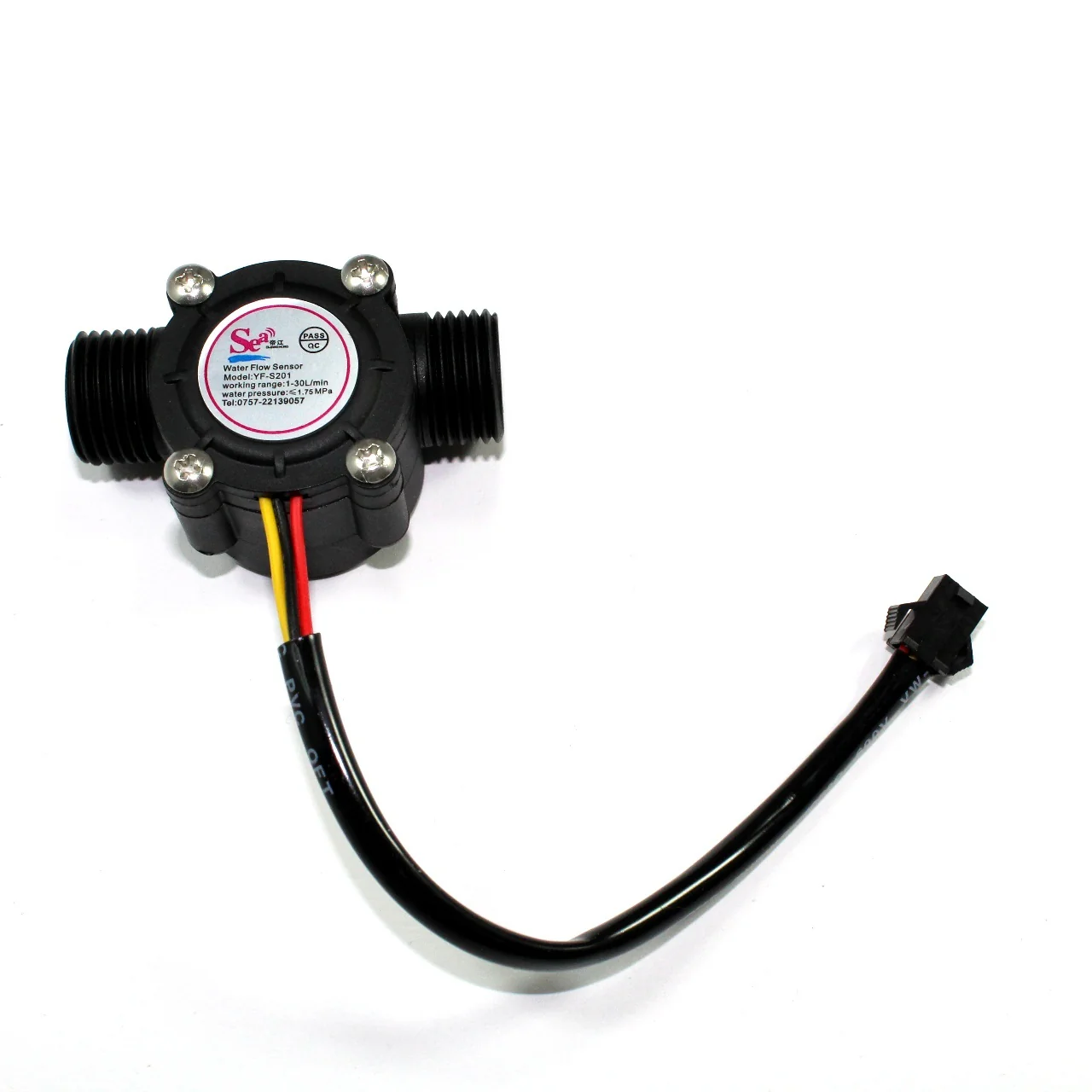

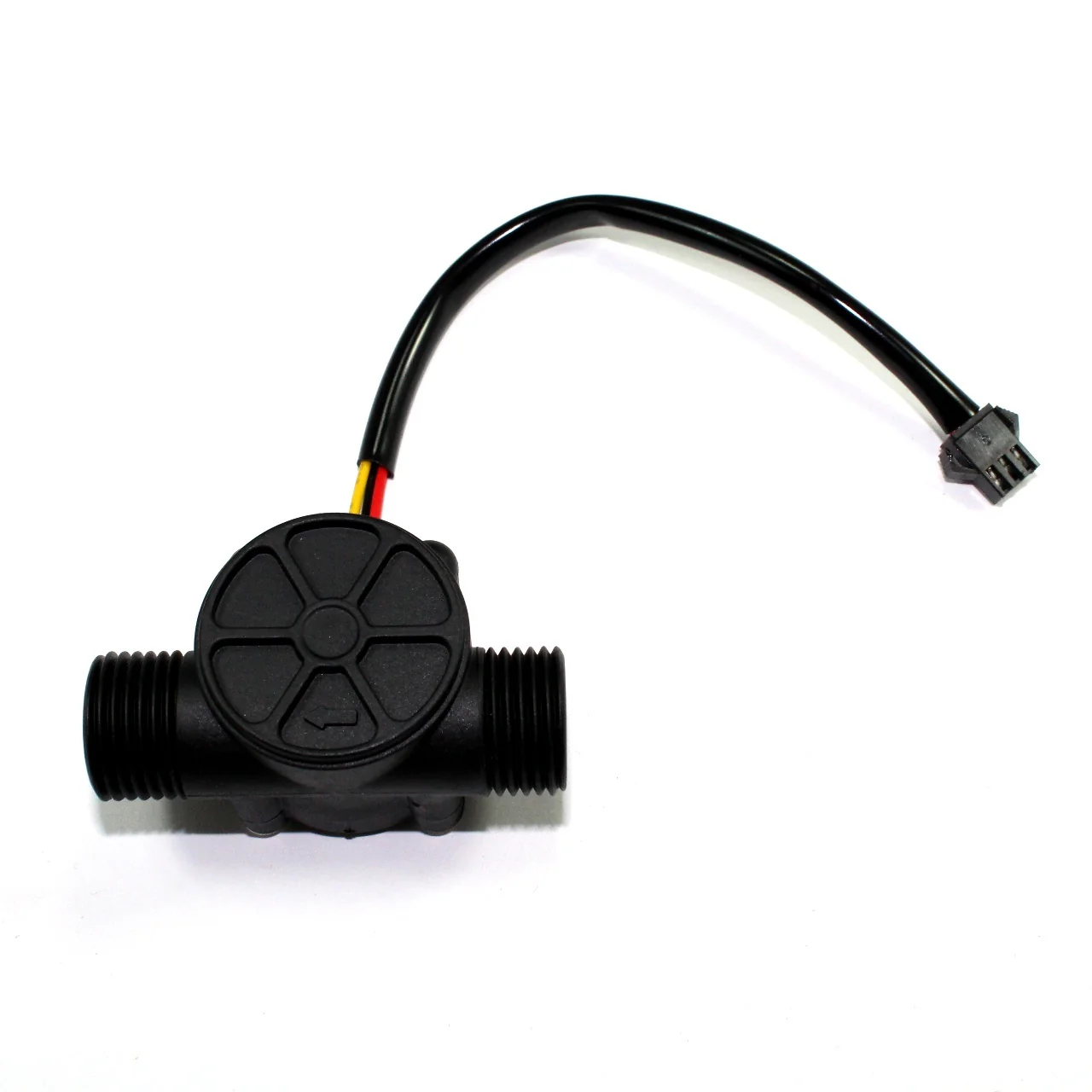

Sensor de flujo por efecto Hall YF-S201

Descripción:

Este sensor de flujo es muy utilizado al momento de medir el flujo del agua en un invernadero, en tinacos, piletas y otros lugares donde se necesite tener un control del flujo de agua. Este sensor se instala en la linea del agua y puede permanecer seguro y seco.

El sensor viene con tres cables: rojo que es el voltaje, negro que se conecta a la tierra y amarillo que es la salida de impulsos de efecto Hall. Al contar los pulsos de la salida del sensor, puede seguir fácilmente el movimiento del fluido: cada pulso es de aproximadamente 2,25 mililitros.

El YF-S201 es adecuado para un tubo estándar de 1/2 y se puede insertar fácilmente en un sistema de tuberías estándar.

Especificaciones:

• Modelo: YF-S201
• Voltaje de funcionamiento: 5 ~18 VCD
• Corriente de operación: 15mA (5V)
• Q Caudal [L/min]
• Frecuencia de caudal: f=7.5*Q
• Pulsos por litro: 450
• Paso de caudal: 1 ~ 30L/min
• Presión del líquido: 1.75 Mpa
• Conector
  • Amarillo: Señal de Pulso (salida)
  • Rojo: +Vcc
  • Negro: Gnd

• Humedad de almacenamiento: 25 ~ 95%RH
• Temperatura de operación: -25 ~ 80°C
• Peso: 50 g.
• Dimensión: 62.3 x 36 x 34.5 mm
