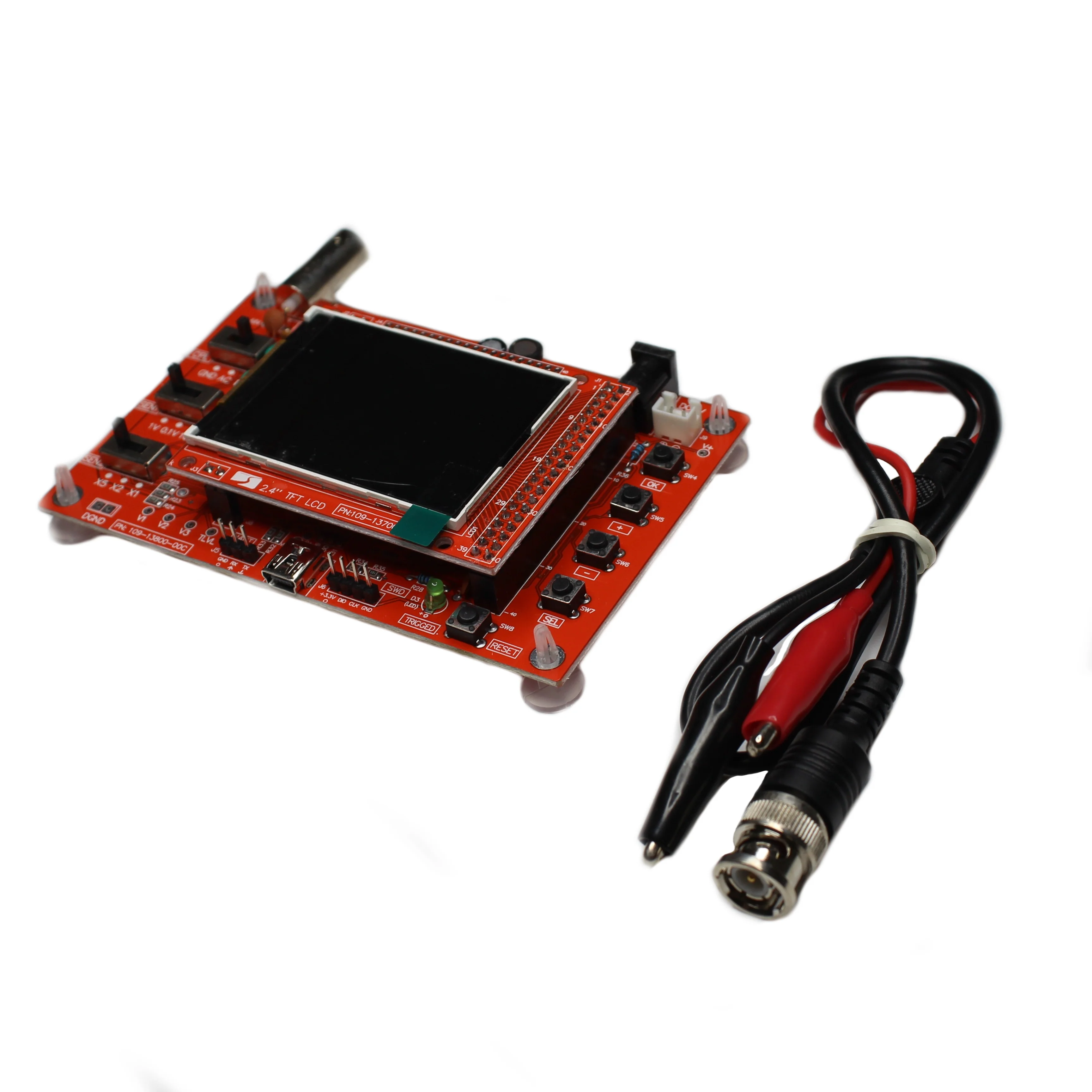

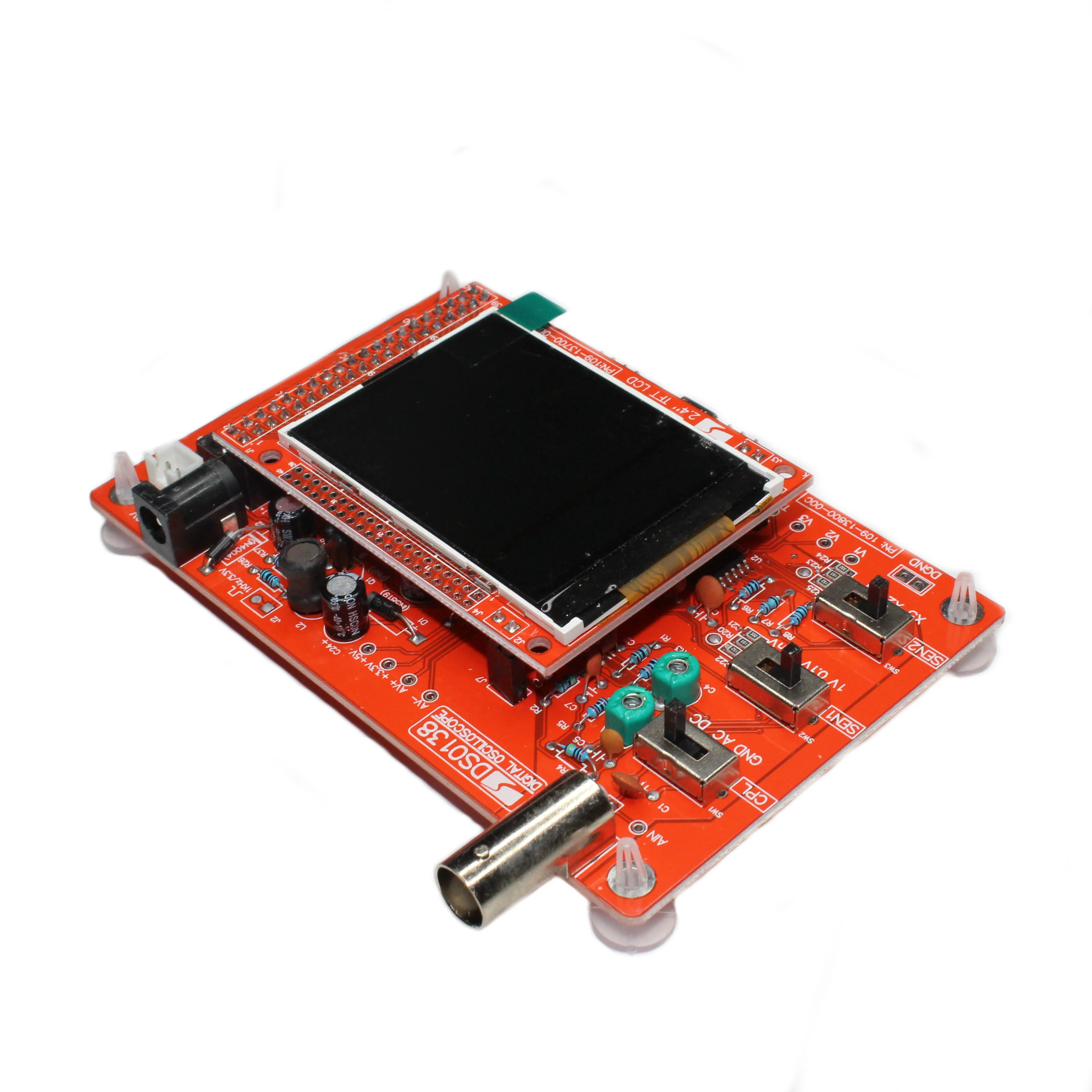

Osciloscopio Digital DSO138 SMD 2,4" TFT

Descripción

Osciloscopio con procesador ARM Cortex-M3 (STM32F103C8) incluye una pantalla de pantalla TFT de 2,4 pulgadas de color.
Puede congelar en cualquier pantalla de forma de onda (función de retención).
Fuente de señal de prueba de onda cuadrada de 1Hz/3,3 V.

Especificaciones

• Frecuencia máxima de muestreo en tiempo Real: 1 Msps
• Precisión: 12Bit
• Profundidad del búfer: 1024 bytes
• Ancho de banda analógico: 0-200 kHz
• Sensibilidad Vertical: 10mV/Div-5 V/Div (Modo progresivo 1-2-5)
• Impedancia de entrada: 1MO

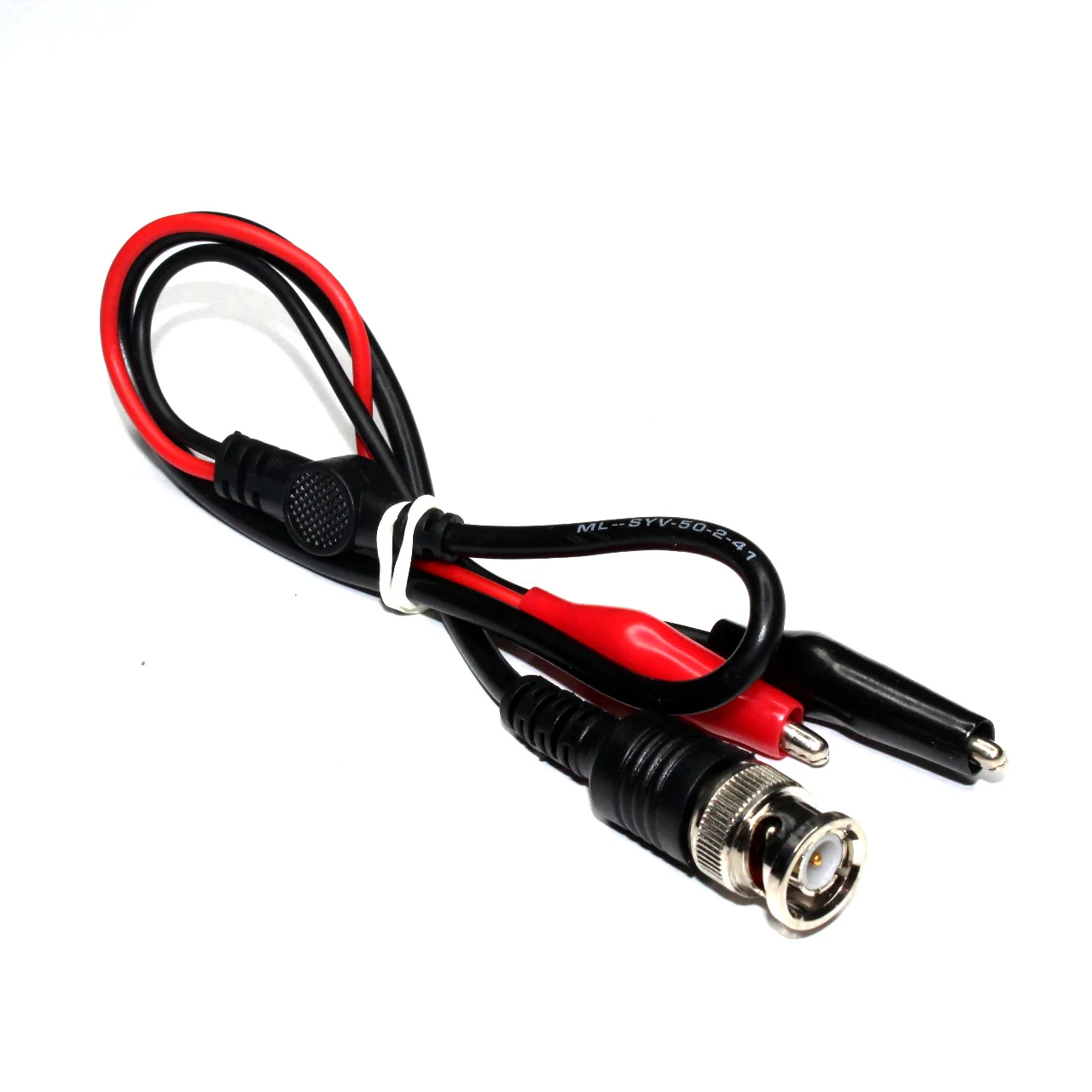

• Tensión máxima de entrada: 50Vpp (1: 1 sonda), 400Vpp (10: 1 sonda)
• Modos de acoplamiento: DC/AC/GND
• El rango de Base de tiempo Horizontal: 10µs/Div-50 s/Div (forma progresiva)
• Tensión de alimentación DC 9 V

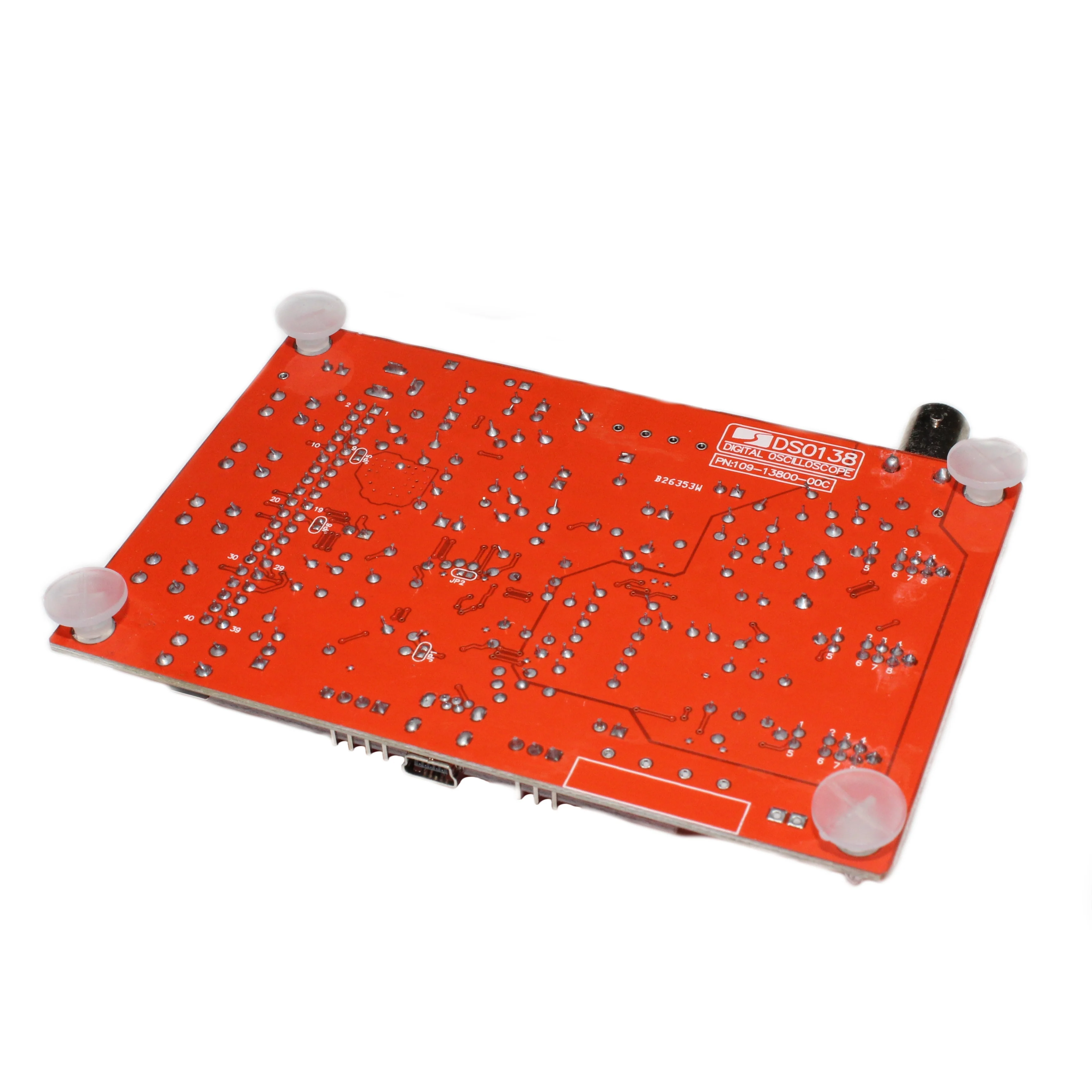

• Tamaño de PCB: 117*76mm/4,6 * 3in
• Tamaño de la pantalla: 52*40mm/2 * 1.57in
• Tamaño del paquete: 18*12,5*3 cm/7,08*4,92 * 1.18in
• Peso total: 136.5 g
