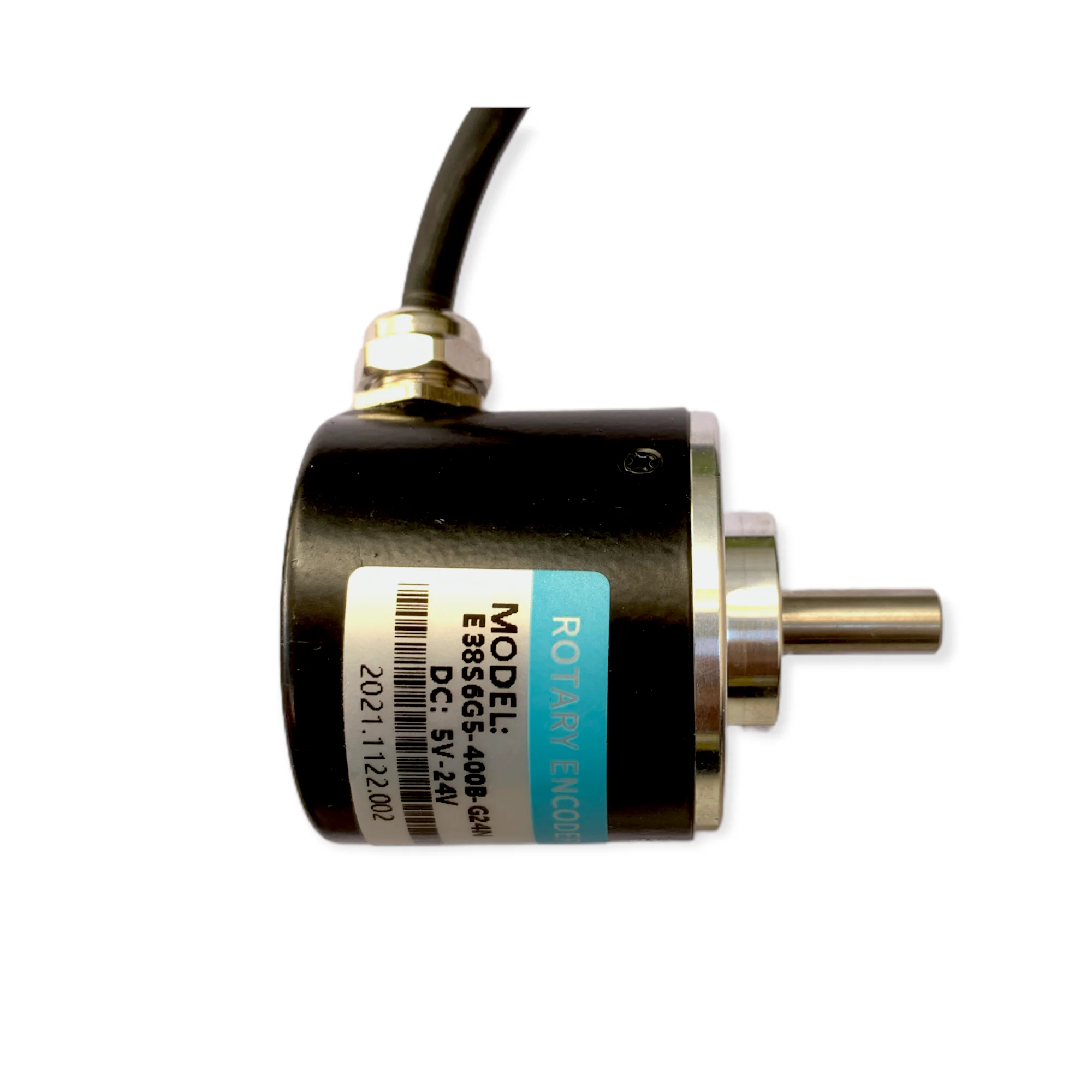

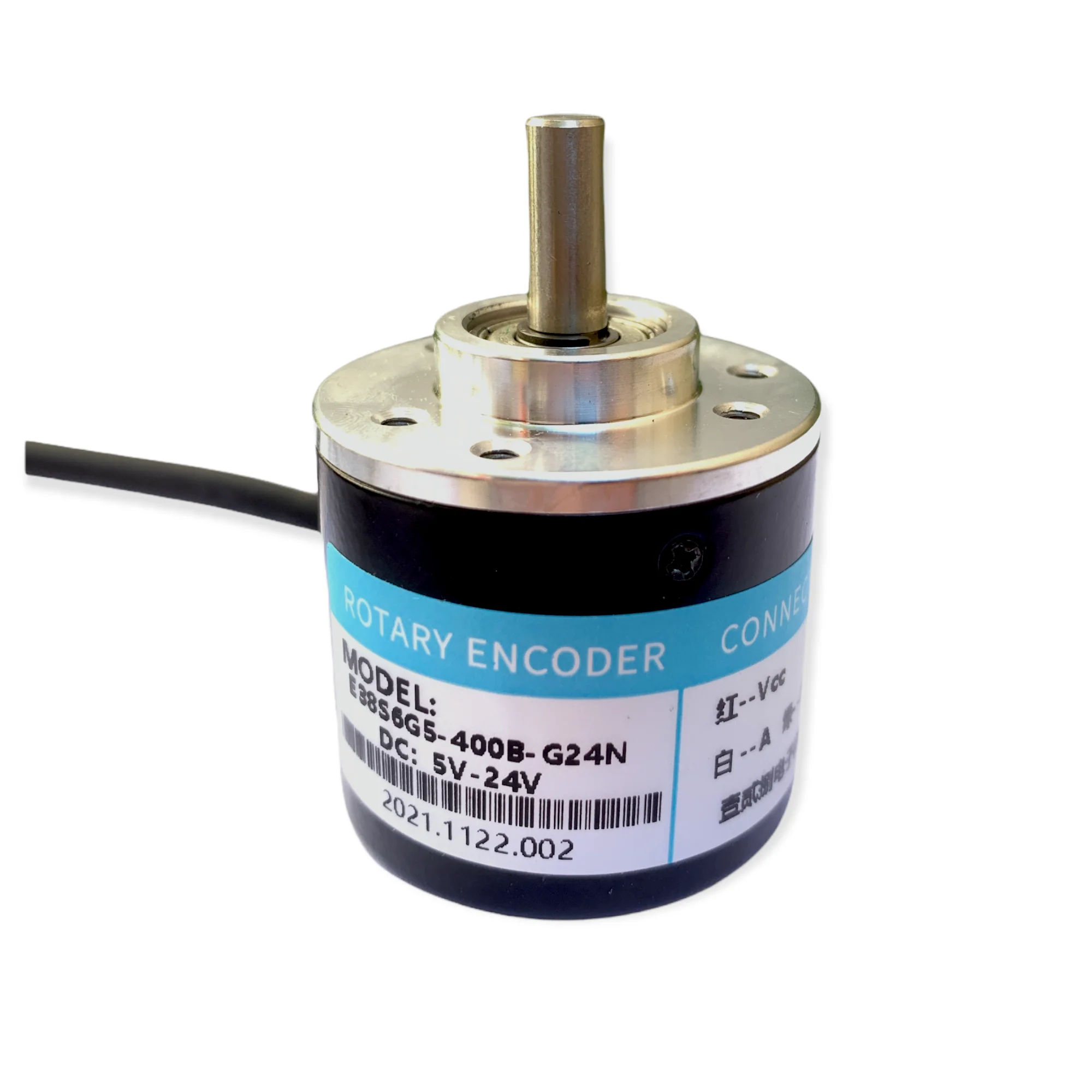

Encoder fotoelectrico 400 pulsos

Encoder rotativo incremental de dos fases de 400 pulsos por revolución ideal para medir velocidad/ distancia.

Especificaciones

• Voltaje de alimentación: 5-24V
• Eje: 6*13mm
• Tamaño: 38*35.5mm/1.49*1.39"
• Salida: NPN de 2 fases
• Velocidad mecanica maxima: 5000 R / min
• Frecuencia: 0-20KHz
• Longitud de cable: 1.5 meter
• Modelo e38s6g5


Pinout

• Verde = Fase A
• Blanco = Fase B
• Rojo = Alimentación
• Negro = GND
• Maya (shield) = La maya debe ser conectada a tierra para ayudar a reducir el ruido.

Hoja de datos

¿Como medir RPM encoder 400 pulsos?
